材 質：（外層）采用不銹鋼編織網(wǎng)，（中間層）采用PVC，（內層）采用（不銹鋼201或304或316或鍍鋅鋼）。
溫度范圍：-18℃～＋80℃
特 性：柔韌性好，機械強度高，屏蔽性能強，防爆，防高溫金屬屑，耐油、酸、堿、不含鹵素、磷、鎘。
防護等級：IP68
顏色：銀色

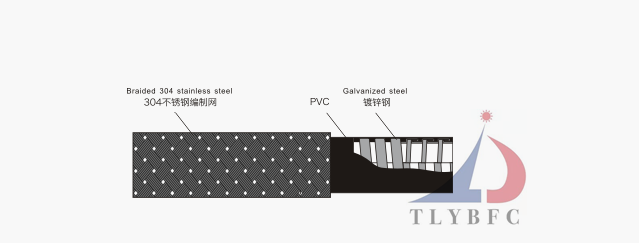

1.不銹鋼防爆穿線軟管結構：外層201或304不銹鋼編織中層PVC被覆內層鍍鋅鐵或不銹鋼2091或304或316金屬軟管。
2.防爆編織金屬軟管有很好的防水絕緣性，抗干擾屏蔽。
3.結構為反扣型，增加抗拉力強度，不易折斷或變形。
4.彎曲性能好，內部平滑構造，在穿引電線電纜保護的同時具有抗干擾屏蔽。
5.軟管護套設計與軟管相扣接緊之設計，使之裝配省時便利，抗拉力強。
適合場合：機床、機械制造、電氣自動化控制系統(tǒng)、石化、地鐵、電力機車等。
產品用途： 保護電線電纜以及達到絕緣、防水、并可增進線纜彎曲美觀。
使用方法： 先將電線電纜穿入管內，再配上TLYBFC品牌型接頭相應的型號即可。
|
產品型號
|
軟管內徑 ID
|
英制規(guī)格
|
軟管外徑 OD
|
彎曲半徑 MM
|
小軸向拉力不低于 N
|
包裝數(shù)量
|
TLYBFC-BXGFB-PVC-JSG-6
|
6±0.5
|
3/16
|
11.0±0.35
|
55
|
240
|
200
|
TLYBFC-BXGFB-PVC-JSG-8
|
8±0.5
|
1/4
|
13.5±0.35
|
65
|
360
|
100
|
TLYBFC-BXGFB-PVC-JSG-10
|
10±1.0
|
5/16
|
16±1.0
|
70
|
600
|
100
|
TLYBFC-BXGFB-PVC-JSG-13
|
13±1.0
|
3/8
|
18±1.0
|
80
|
780
|
100
|
TLYBFC-BXGFB-PVC-JSG-16
|
16±2.0
|
1/2
|
21.7±2.0
|
108
|
960
|
100
|
TLYBFC-BXGFB-PVC-JSG-20
|
20±2.0
|
3/4
|
27±2.0
|
120
|
1200
|
50
|
TLYBFC-BXGFB-PVC-JSG-25
|
25±2.0
|
1
|
33±2.0
|
130
|
1500
|
50
|
TLYBFC-BXGFB-PVC-JSG-32
|
32±3.0
|
1 1/4
|
40.7±3.0
|
150
|
1920
|
25
|
TLYBFC-BXGFB-PVC-JSG-38
|
38±3.0
|
1 1/2
|
48.2±3.0
|
165
|
2280
|
25
|
TLYBFC-BXGFB-PVC-JSG-51
|
51±4.0
|
2
|
61.2±4.0
|
240
|
3060
|
20
|
TLYBFC-BXGFB-PVC-JSG-64
|
64±4.0
|
2 1/2
|
76.1±4.0
|
315
|
3840
|
10
|
TLYBFC-BXGFB-PVC-JSG-75
|
75±5.0
|
3
|
87.1±5.0
|
340
|
4500
|
10
|
TLYBFC-BXGFB-PVC-JSG-100
|
100±6.0
|
4
|
112.1±6.0
|
450
|
6000
|
10
|
